YSJ機架

YSJ機架：

本系列機架是化工行業最新標準機架，是為攪拌傳動裝置（HG21563-95）配套的機架。YDJ型為單支點，減速機出軸用DF型聯軸器與攪拌軸聯接，YSJ型為雙支點機架，減速機出軸用彈性聯軸器聯接，兩支點間用DF聯軸器聯接。

本系列機架通用性強，在不拆除減速機和機架的條件下，在機架內可拆出聯軸器、軸承室及機械密封或填料箱，檢修方便。

（2）無支點機架，機架本身無軸的支承點，攪拌軸是以減速機輸出軸的兩個支承軸承為受力支點，可用于傳遞小功率、不受或只受較小軸向的負荷、攪拌不太強烈的攪拌裝置。攪拌軸與減速機的聯接必須用剛性聯軸器，特別是以JQ型夾殼聯軸器或SF型三分式聯軸器為最佳。

（3）單支點機架。具備下列條件之一者，選用單支點機架為最佳；

a、攪拌容器設置底軸承，作為一個受力支點，

b、軸封本體設有軸承（包括剛性襯套），作為一受力支點（受力程度按軸封要求規定）。

c、攪拌容器內，軸中部設有導向軸承，作為一受力支點（即中間軸承）。

當具備上述條件的攪拌軸，在選用單支點機架時，攪拌軸與減速機之間的聯軸器須選用彈性聯軸器。在實際應用中常用剛性聯軸器代替彈性聯軸器聯接攪拌軸與減速機出軸，取消底輔承或中間軸承支點。這樣使用，簡化了單支點機架的應用條件，但只適宜于攪拌不強列的情況。

YSJ機架樣本展示

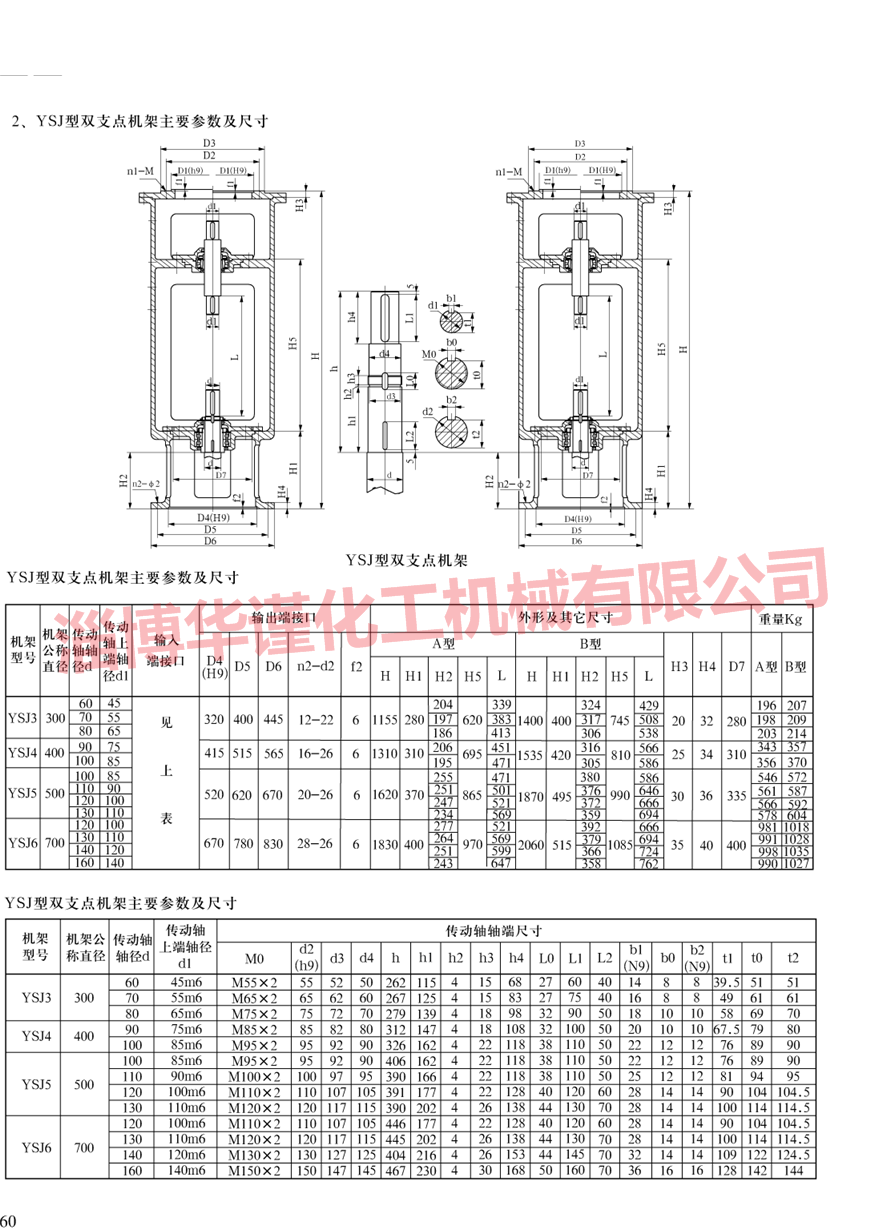

YSJ機架樣本展示

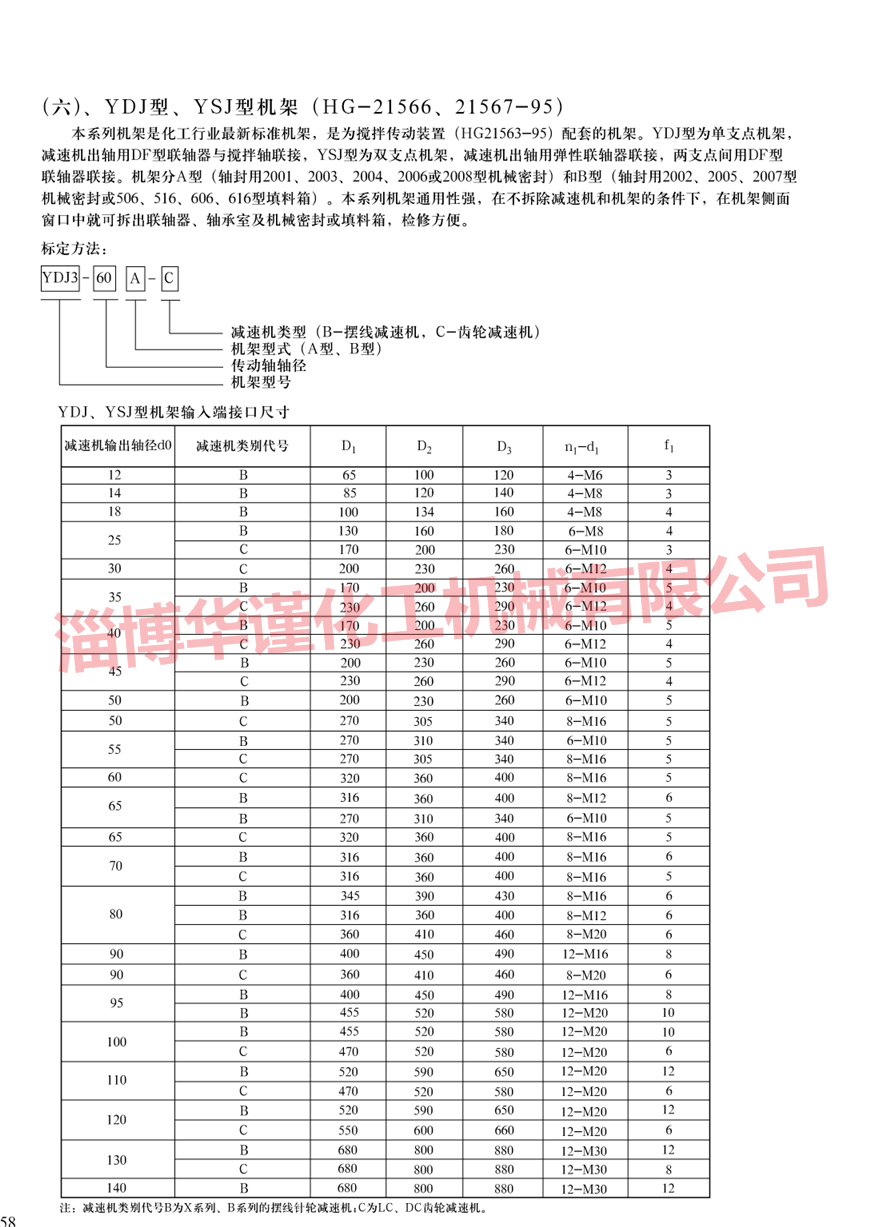

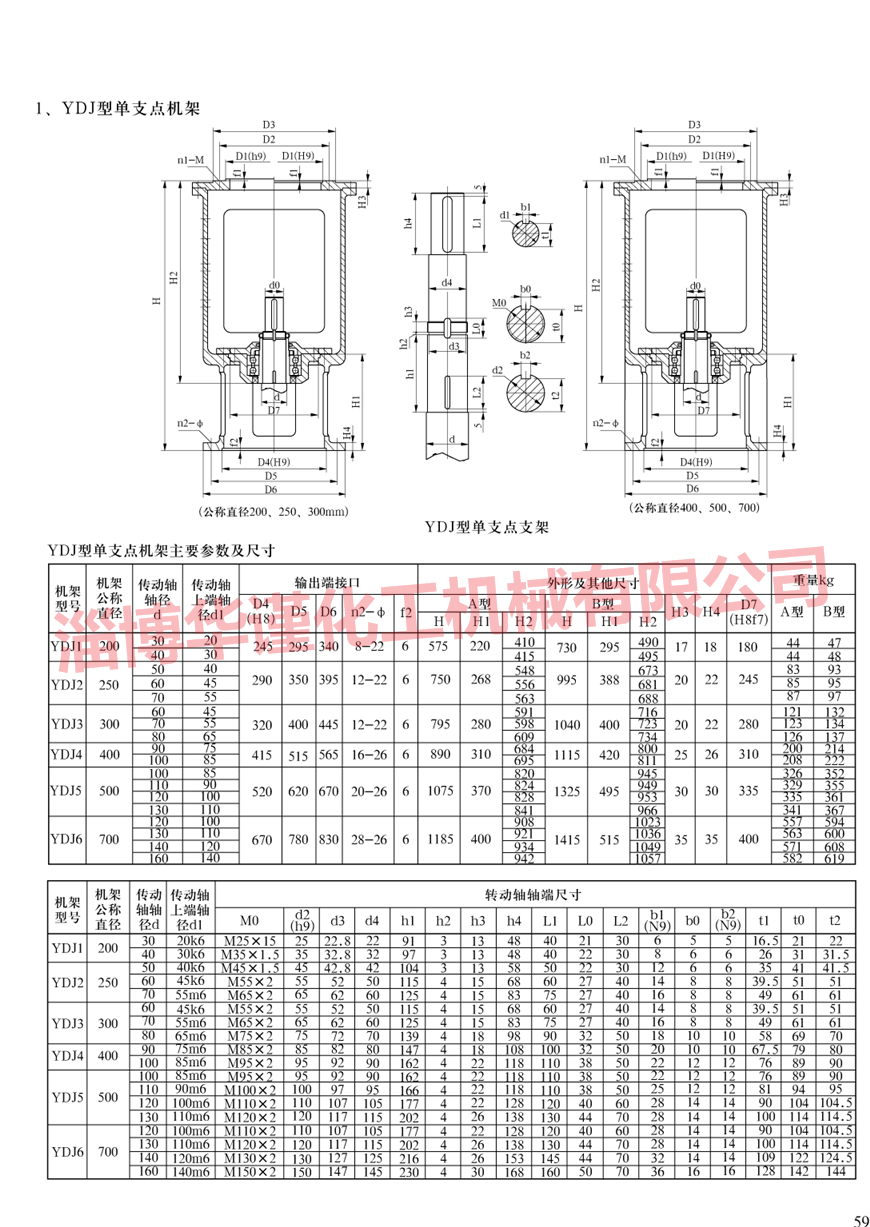

YSJ機架樣本展示
